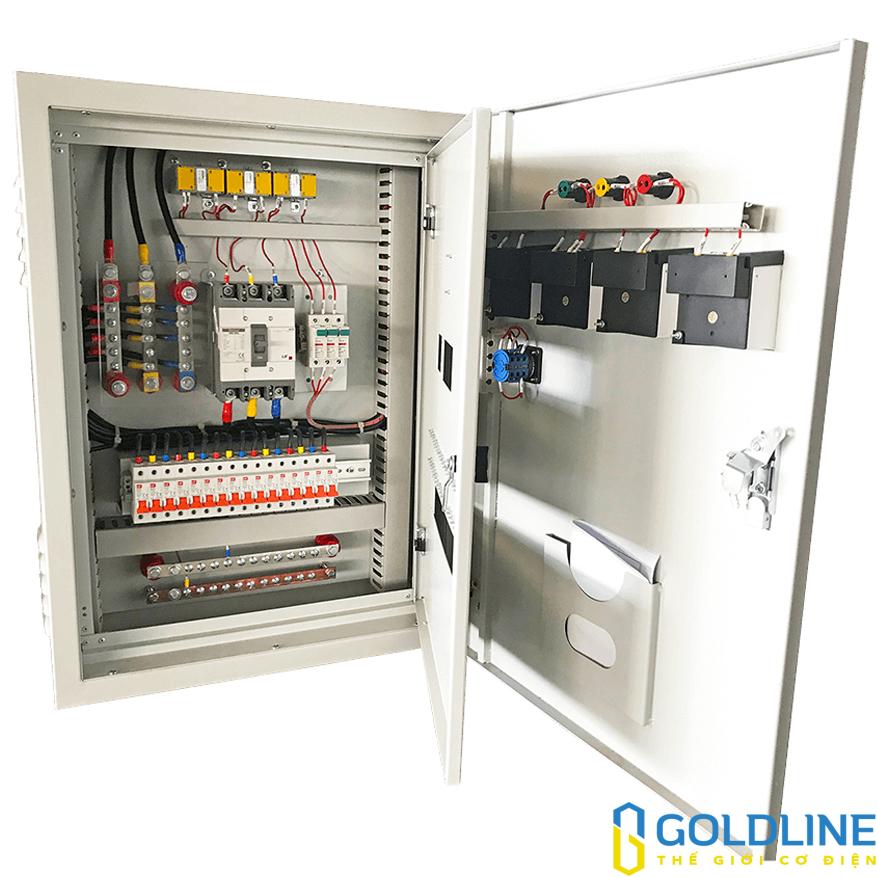

Hộp phân phối được thiết kế để lắp đặt trong nhà. Nó chứa din-rail để lắp được các bộ phận như MCB, ELCB… Hộp phân phối được làm bằng kim loại hoặc nhựa chống cháy, có thể được lắp âm tường hay lắp nổi.

Thông số kỹ thuật

• Tiêu chuẩn: IEC 60439-1
• Vật liệu: kim loại hoặc nhựa chống cháy
• Cấp bảo vệ: IP4O
• Điện áp hoạt động: 1-3 pha, 220/380 VAC
• Dòng định mức:

Đầu vào: MCB, ELCB 1P, 2P, 3P đến 100A
Đầu ra: MCB, ELCB 1P, 2P, 3P đến 100A

• Dung lượng (khả năng chứa số cực): 2, 4, 6, 8, 10, 12, 14, 24 cực
• Phụ kiện: Busbar răng lược, thanh N, thanh E và name plate.
• Hộp được chế tạo bằng kim loại, có nắp che trong suốt. Hộp có thể được lắp âm tường hay lắp nổi.

Đông Á hiện đang sản xuất 02 loại tủ phân phối

1. Tủ phân phối loại A:

• Tủ phân phối loại A được thiết kế để có thể định vị các thiết bị (MCB, ELCB, Cầu dao) lên din-rail. Dòng định mức của Busbar là 100A.
• Tủ được thiết kế bố trí với 01 hay 03 hàng để gắn thiết bị. Mỗi hàng có thể gắn đến 18 cực.
• Tủ phân phối loại A có thể được lắp nổi hay âm tường, hộp đấu nối mở rộng và các phụ kiện có thể cung cấp theo yêu cầu.

2. Tủ phân phối loại B:

• Tủ phân phối điện loại B của Đông Á được sử dụng rộng rãi trong nhiều lĩnh vực.
• Tủ có thiết kế chuẩn tạo điều kiện thuận lợi cho việc lựa chọn để ứng dụng vào các công trình.
• Ưu điểm của tủ điện loại B
• • Thanh cái phân phối được gia công bằng đồng bởi máy CNC (đột và chấn) do đó không có điểm nối trung gian ở đầu ra.
  • Điều này làm giảm khả năng xảy ra sự cố do hiện tượng tăng nhiệt độ ở các điểm tiếp xúc.
  • Không gian rộng thuận tiện cho việc đấu dây ra vào.
  • Các mạch điện được chỉ thị ràng.
  • Có thể kết nối mở rộng.

Thiết kế theo tiêu chuẩn quốc tế. Đầu vào của tủ có thể lắp được nhiều thiết bị như: cầu dao, MCCB, ELCB hoặc đấu nối trực tiếp. Đầu ra là MCB, 1 cực hoặc 3 cực loại gắn trên dinrail. Tủ điện phân phối hạ thế kiểu B có thể được lắp âm tường hoặc nổi. Khả năng tải lớn nhất là 160A, có thể thiết kế phân chia tải ra lên đến 20 ngõ ra

• Đặc tính kỹ thuật:

• • Tiêu chuẩn: IEC 64039-1
  • Dòng định mức (thanh cái chính): 160A
  • Dòng ngắn mạch trên thanh cái: 25kA
  • Điện áp định mức: Một pha: 230V, 50Hz,  Ba pha: 440V, 50Hz
  • Điện áp cách điện: 690V
  • Điện áp xung: 6kV
  • Cấp bảo vệ: IP40 (IP54 có thể được cung cấp theo yêu cầu)
  • Số ngõ ra: 4, 6, 8, 10, 12, 14, 16, 18, 20 ngõ.
  • Đấu nối: Đầu vào: đến 150mm2, Đầu ra: đến 25mm2

• Kích thước tủ

• • Cao: tùy thuộc số lượng ngõ ra
  • Sâu: 140mm
  • Rộng: 500mm
