Tủ điện điều khiển trung tâm (MCCB)

Tủ điện điều khiển trung tâm (MCCB)

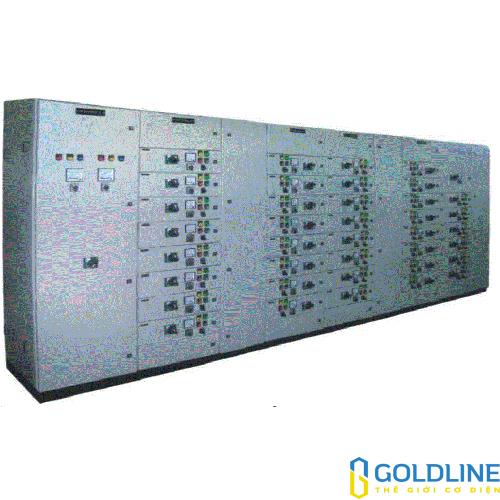

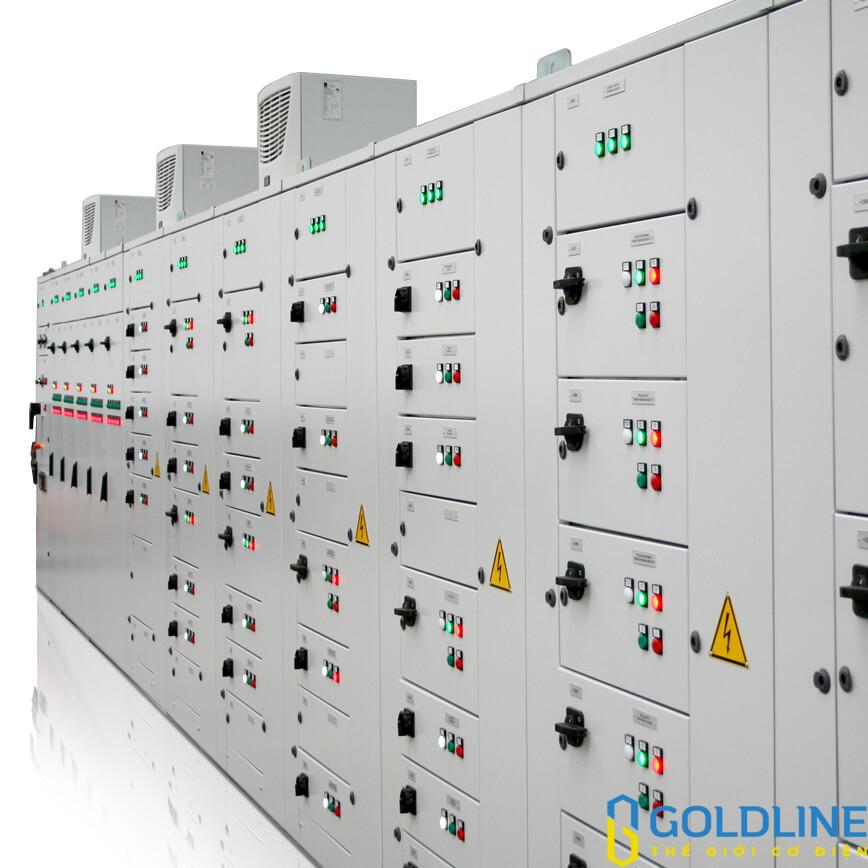

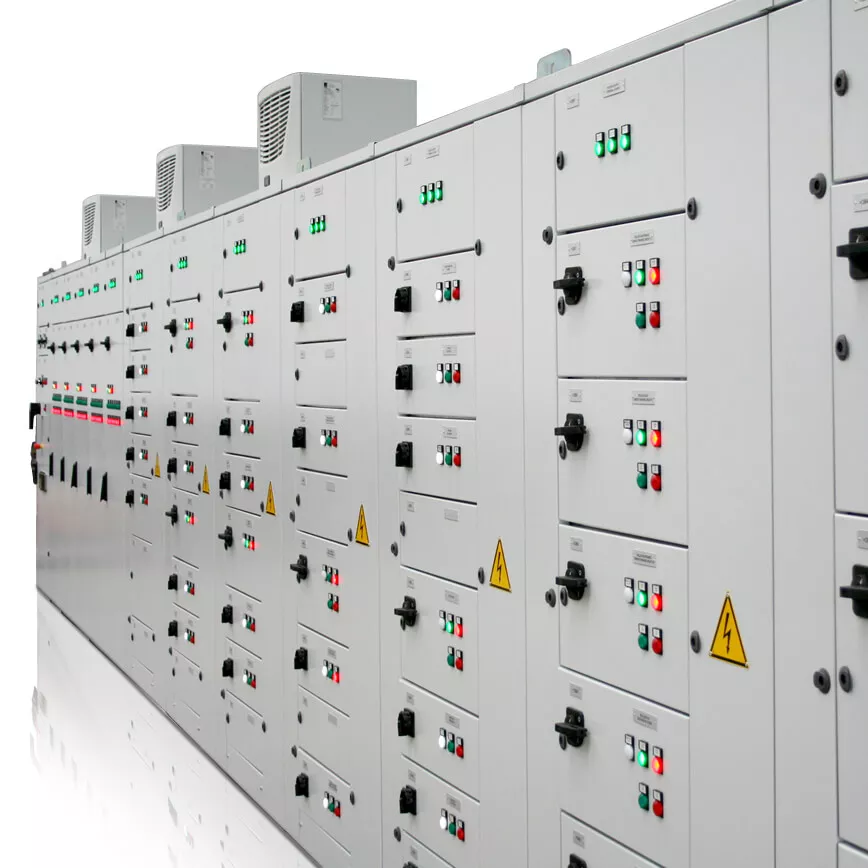

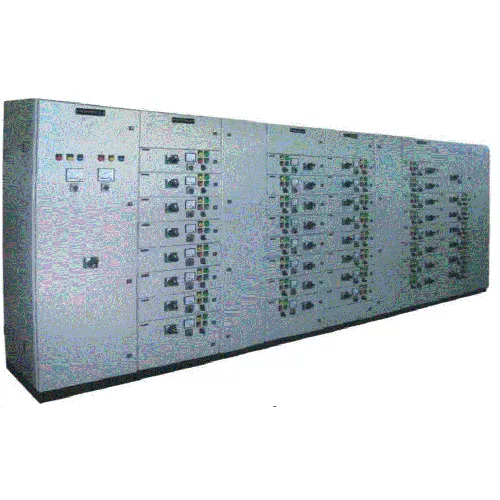

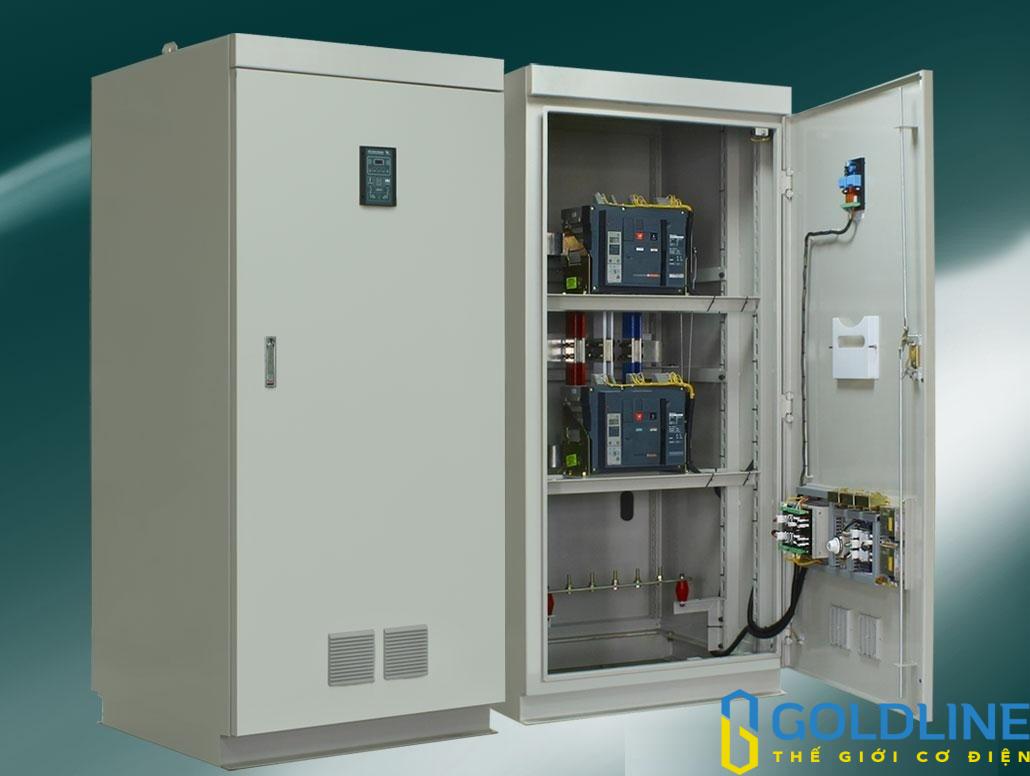

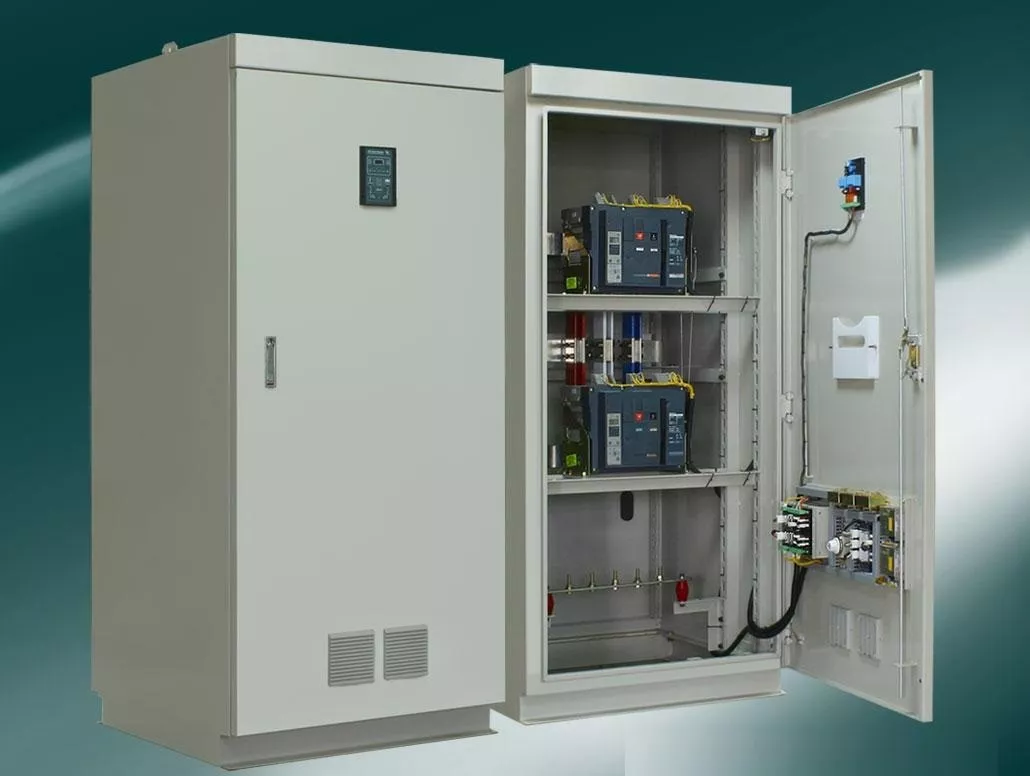

Tủ điện điều khiển trung tâm Điện Đông Á loại có thể kéo ra được thiết kế theo tiêu chuẩn cao nhất, được ứng dụng để tủ điều khiển motor trung tâm. Loại tủ này có nhiều ưu điểm so với loại tủ thông thường (loại cố định) mang đến cho người sử dụng nhiều thuận lợi hơn, cụ thể:

• Tiết kiệm không gian
• Vận hành dễ dàng, an toàn và tin cậy
• Thay thế nhanh chóng mà không cần cô lập
• điện hệ thống
• Bảo vệ người vận hành một cách tối ưu

Loại tủ này có thể được ứng dụng lắp đặt trong các nơi sau

• Nhà máy điện
• Nhà máy lọc dầu
• Dàn khoan
• Tàu biển
• Các nhà máy
• Các tòa nhà cao tầng…

Cấu tạo ngăn tủ điện điều khiển trung tâm

Đặc tính kỹ thuật

• Tiêu chuẩn IEC 60439-1
• Dòng điện định mức: đến 7400A
• Điện áp vận hành (định mức): 690Vac
• Điện áp cách điện: 1000V
• Điện áp xung: 8Kv
• Cấp bảo vệ: đến IP54

Hình dáng chi tiết ngăn tủ

• Loại tủ có thể kéo ra được thiết kế nhằm mục đích vận hành thuận lợi, an toàn và tin cậy, tối ưu nhất với ưu điểm có thể thay thế thiết bị nhanh chóng mà không phải cắt nguồn điện.
• Thậm chí ngăn tủ có thể được cải tạo trong lúc đang vận hành.

Phần cơ khí

• Ngăn tủ được thiết kế thành nhiều chi tiết chuẩn lắp ráp lại với nhau bằng ốc vít. Khung tủ có hệ thống lỗ lắp ráp để lắp đặt các ngăn kéo. Vách ngăn của modun là 1M = 50mm.
• Mỗi ngăn tủ khi lắp ráp hoàn chỉnh đều được gắn bảng ghi thông số của tủ ở phía trên cùng.

Thiết bị đo lường

Đồng hồ đo Voltage và Amper được gắn trên mỗi ngăn kéo khi có yêu cầu và tùy theo chiều cao của ngăn kéo ta có thể chọn lắp các thiết bị đo lường có kích thước là 96×96, 72×72, 48×48.

Hệ thống thanh cái

Thanh cái chính (thanh ngang) được lắp đặt hoặc phía trên hoặc phía dưới trong một ngăn tủ riêng biệt. Hệ thống thanh cái (thanh đứng) được định vị chắc chắn vào các giá đỡ có bọc cách điện, và được che chắn kín phía trước và sau tủ.

Phân cách bên trong tủ

Tủ điện Đông Á được cố định phần bên trong bởi các tấm phân cách chắn phía trước thanh cái chính, giữa các ngăn kéo, giữa ngăn kéo với bộ phận cáp, trước và sau thanh cái nhánh, giữa phần thiết bị với hệ thống thanh cái để tăng thêm tính an toàn bên trong tủ điện.

Cấu tạo ngăn kéo tủ điện điều khiển trung tâm

Tủ điện Đông Á có 02 loại ngăn kéo khác nhau, gồm ngăn compact và ngăn kéo thông thường. Chiều rộng của ngăn compact bằng ½ hay ¼ chiều rộng của ngăn tủ, chiều cao ngăn tủ là 4M. Ngăn kéo compact thích hợp cho bộ khởi động trực tiếp đến 15kW/400V.

Kích thước của ngăn tủ

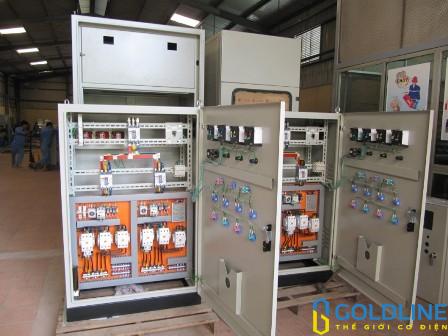

Chiều cao của ngăn thông thường là 2M, 4M, 6M, 8M, 10M, 12M (1M = 50mm). Ngăn tủ thông thường có thể gắn bộ khơi động sao/tam giác hoặc MCCB đến 630A. Cáp lực được nối tới đầu ra của ngăn tủ, cáp điều khiển được đấu nối qua bộ tiếp điểm trượt.

Vị trí của ngăn kéo

Cần thao tác được bố trí trên cửa trước của mỗi ngăn kéo vừa có chức năng chính là ON/OFF CB và thao tác cơ khí ngăn kéo. Cần thao tác có 05 vị trí:

– Vị trí vận hành: CB chính đang ở vị trí đóng (Close), mạch động lực và mạch điều khiển đang liền mạch. Ngăn kéo được khóa cố định ở vị trí vận hành (đang nhận điện).

– CB chính đang ở vị trí mở (Open), mạch động lực và mạch điều khiển đang thông mạch. Ngăn kéo đang được cố định ở vị trí OFF.

– Vị trí kết nối: mạch động lực và mạch điều khiển đã được kết nối. Ngăn kéo sẳn sàng cho thao tác vận hành.

– Vị trí thử nghiệm (Test): mạch động lực đã được cắt, mạch điều khiển đang được kết nối. Ngăn kéo đang ở vị trí thử nghiệm (ở ngoài vị trí vận hành).

– Ngăn kéo được di chuyển ra khỏi ngăn tủ: mạch động lực và mạch điều khiển đã được cắt. Có thể đưa ngăn kéo ra khỏi ngăn tủ.

Chiều cao của ngăn kéo
