Tủ phân phối tổng (MSB)

Tủ phân phối tổng (MSB)

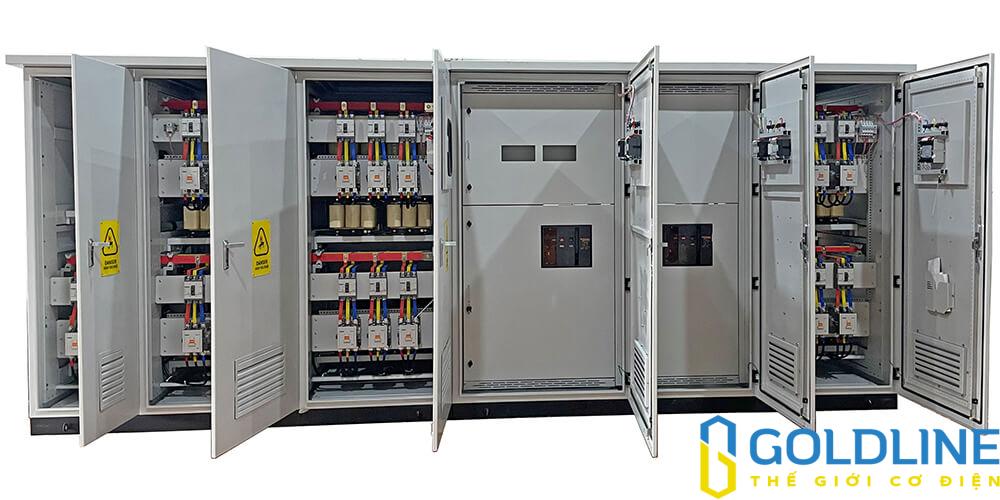

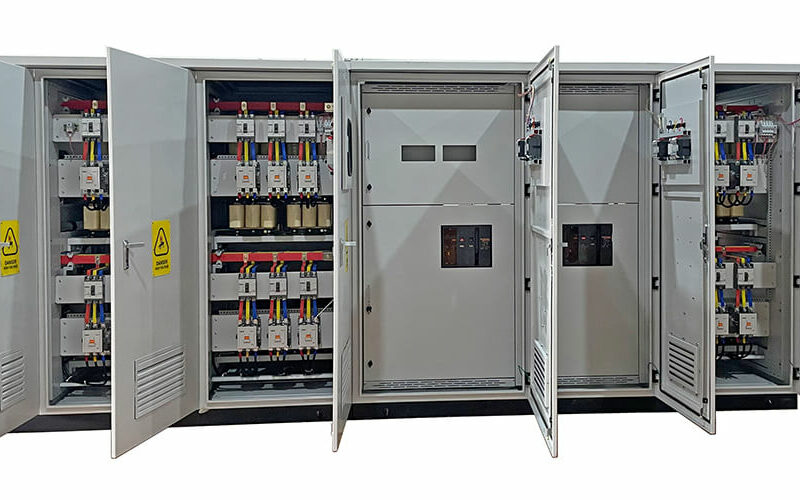

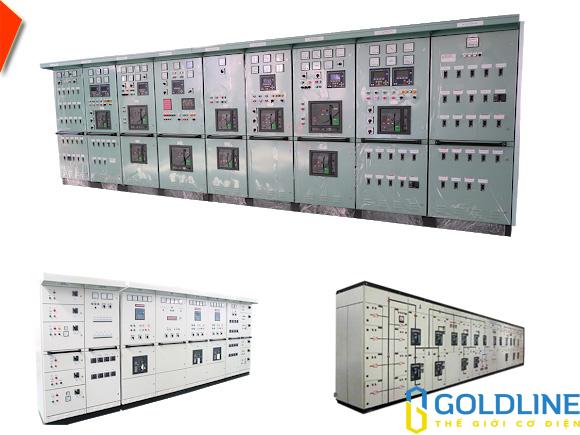

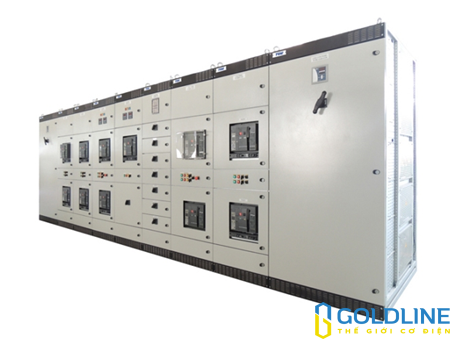

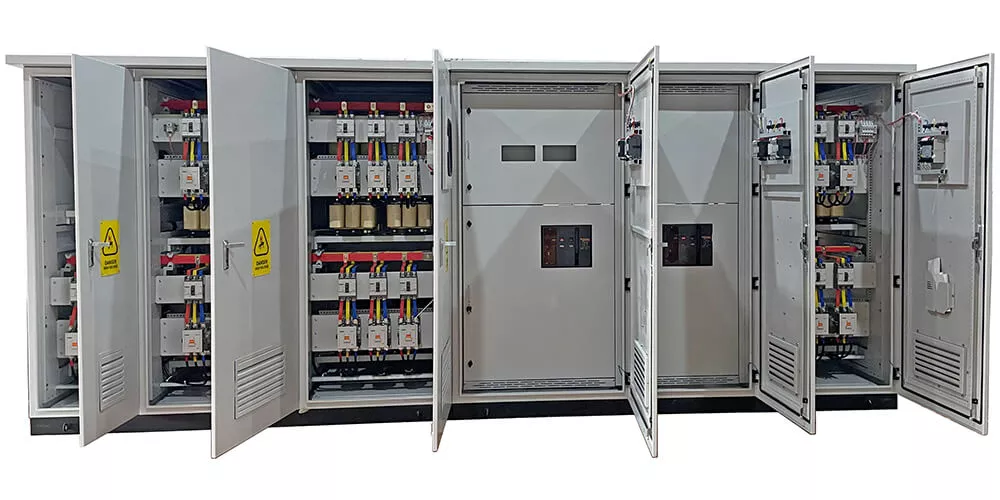

Tủ Điện phân phối tổng (MSB) Đông Á được thiết kế nhằm đáp ứng cho tất cả các lưới điện trung – hạ thế, sử dụng cho các nhà máy, trung tâm thương mại, cao ốc văn phòng, chung cư, trường học, bệnh viện, bến cảng, sân bay… đã được chứng minh qua các công trình đã được lắp đặt.

Tủ MSB Đông Á được thiết kế kiểu modun hóa

• Tủ điện được thiết kế modun hóa, mỗi ngăn tủ được thiết kế theo chức năng riêng biệt với độ cao từng ngăn tủ được chuẩn hóa.
• Với sự chuẩn hóa nên tủ điện của Công ty chúng tôi rất dễ dàng cho các nhà tư vấn thiết kế, chủ đầu tư và các nhà thầu chọn lựa và sử dụng bằng cách lắp ghép các ngăn tủ lại với nhau.
• Với sự chuẩn hóa nên tủ điện của Công ty chúng tôi rất dễ dàng cho việc vận hành và kết nối mở rộng

Tiêu chuẩn áp dụng trong sản xuất

• IEC 60439-1: Tiêu chuẩn lắp ráp tủ đóng cắt và điều khiển;
• IEC 60947-2: Tiêu chuẩn thiết bị đóng cắt hạ thế;
• IEC 60947-4-1: Tiêu chuẩn hóa các bộ khởi động động cơ;
• IEC 61641: Tiêu chuẩn hóa ngăn ngừa sự cố hồ quang bên trong;
• IEC 60529: Tiêu chuẩn cấp độ bảo vệ

Các đặc trưng của tủ phân phối tổng Đông Á

• Tủ điện được thiết kế gồm nhiều modun và hệ thống tủ điện bao gồm nhiều ngăn tủ ghép lại với nhau.
• Phần khung tủ và vỏ tủ: Được chế tạo từ tôn mạn kẽm hoặc sơn tĩnh điện dày 2.5mm liên kết với nhau tạo thành khung tủ đạt yêu cầu kỹ thuật. Khung tủ gồm các tấm che và cấu kiện cơ bản, đảm bảo cho tủ được chế tạo theo tiêu chuẩn modun hóa, đảm bảo tủ điện có thể lắp đặt dưới dạng modun độc lập.
• Thanh cái (theo tiêu chuẩn IEC 60-439) được chế tạo từ các vật liệu có độ dẫn điện cao như đồng đỏ hoặc nhôm.
• Hệ thống giá đỡ thanh cái được chế tạo từ vật liệu cách điện tổng hợp có sợi thủy tinh, có khả năng chống cháy và chịu lực điện động cao, không tạo ra từ tính giữa các pha

• Ngăn tủ ACB, MCCB có độ an toàn cao do được thử nghiệm theo tiêu chuẩn điển hình. Tủ được thiết kế kiểu tách rời từng ngăn, mỗi ngăn tủ đều có cửa riêng biệt tương ứng cho từng chức năng, cụ thể: ngăn ACB, ngăn đo lường và bảo vệ, ngăn đấu nối cáp. Thuận tiện cho việc đấu nối cho mỗi dãy dòng điện định mức. Khả năng chịu dòng ngắn mạch cao.
• Ngoài ra, ngăn tủ Ngăn tủ ACB, MCCB rất dễ lắp ráp và sử dụng:

• • ACB up to 6300A 3P hoặc 4P, loại cố định hoặc kéo ra được.
  • MCCB up to 1600A 3P hoặc 4P, loại cố định hoặc kéo ra được.
  • Có thể lắp ráp phù hợp cho bất kỳ nhãn hiệu CB
  • Cáp điện vào có thể được đấu nối từ bên trên hoặc bên dưới.
  • Thông số đo lường hiển thị qua LCD: A, V, KW, KVARH mà không cần sử dụng thêm biến dòng phụ.

• Ngăn tủ chứa CB ra tải được thiết kế để lắp các khối CB (MCCB) và các CB cỡ nhỏ (MCB). Thông số đo lường hiển thị qua LCD: A, V, KW, KVARH mà không cần sử dụng thêm biến dòng phụ.
• Ngăn tụ bù bao gồm một bộ điều khiển và một hay chiều modun tụ bù. Các modun tụ được nối với nhau bởi thanh cái (Busbar) hoặc dây cáp cùng hệ thống busbar nằm ngang. Thông thường, ngăn tụ bù có trang bị quạt thông gió để giải nhiệt.

Ưu điểm của tủ phân phối tổng (MSB)

• Mức độ an toàn cao

• • Sử dụng các thiết bị và vật liệu chất lượng cao
  • Thiết kế theo đúng tiêu chuẩn quốc tế

• Dễ lắp đặt

• • Kiểu thiết kế từng khối có thể tách rời
  • Bố trí thiết bị và đầu nối hợp lý
  • Dễ dàng vận chuyển
  • Dễ dàng đấu nối tại công trường và kết nối mở rộng sau này

• Dễ vận hành và bảo dưỡng

• • Tất cả các thiết bị đều được chỉ dẫn rõ ràng
  • Dễ dàng tiếp cận để bảo trì – bảo dưỡng thiết bị

• Giá thành cạnh tranh

• • Sử dụng công nghệ tiên tiến
  • Sản xuất bằng máy CNC
